Proyecto Solar Chatsworth

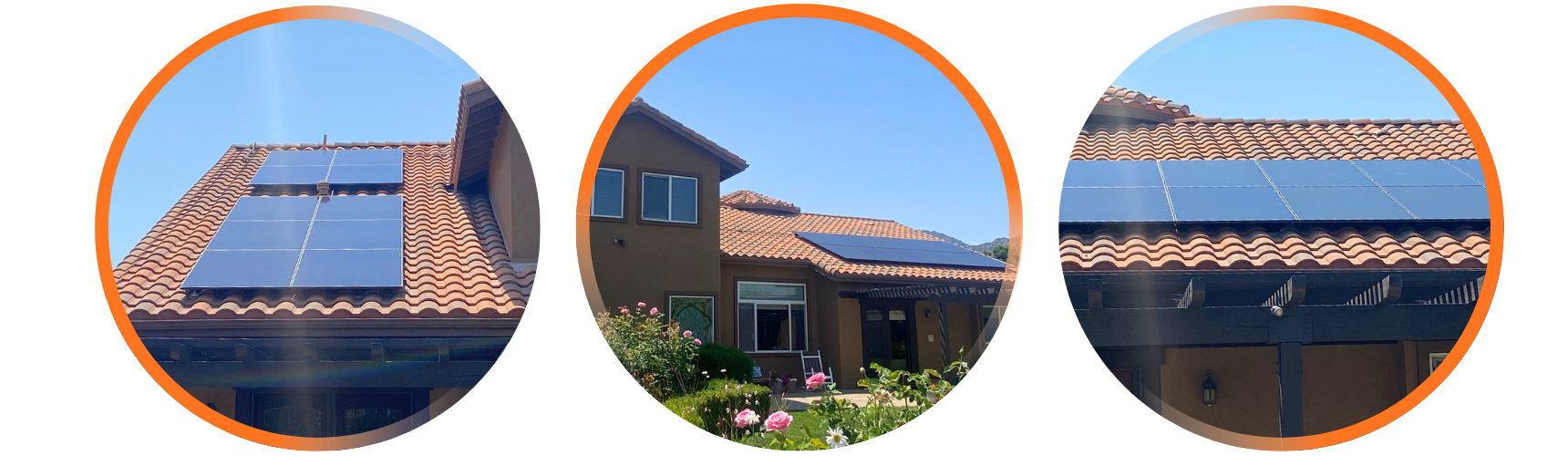

Instalación de 26 paneles solares de alta eficiencia en un techo de tejas de arcilla

Descripción general del proyecto:

Este proyecto implicó la instalación de un nuevo sistema de paneles solares en un techo de tejas de arcilla, con disposiciones para una configuración montada en el techo diseñada para maximizar la exposición al sol y la eficiencia del sistema, al tiempo que se mantiene la integridad estructural del techo.

Componentes del sistema:

• Paneles solares: 26 paneles de alta eficiencia instalados en techos de tejas de arcilla.
• Inversores: 26 microinversores Enphase IQ8, cada uno con una potencia máxima de 384 W.
• Clasificación AC: El tamaño total del sistema se actualizó a 9.984 kWac, calculado como (26 × 384) ÷ 1000.
• Cableado y conductos: Se agregaron etiquetas de cables y detalles de tamaño entre el subpanel y el panel de servicio principal (MSP), incluidos los cálculos del aumento de voltaje.
• Integración eléctrica: Se agregó una nota clave a la hoja ESPV-0 que decía: «Los equipos eléctricos deberán estar listados por un laboratorio de pruebas eléctricas reconocido por la ciudad de Los Ángeles o aprobados por el departamento (93.0402)». Además, se hicieron anotaciones personalizadas en las hojas ESPV-0 y ESPV-4 para reflejar el cálculo revisado del KWAC, y la hoja ESPV-4A se actualizó para incluir las etiquetas de los cables, los tamaños de los cables y los detalles del aumento de voltaje entre el subpanel y el panel de servicio principal (MSP).

Aspectos destacados del proyecto:

• Todas las hojas del plan ahora incluyen el nombre, la firma y el vencimiento de la licencia del contratista para que estén listas para su aprobación.
• El sistema cumple con todos los códigos LADBS e incluye un etiquetado eléctrico actualizado según los requisitos de la ciudad.
• El diseño mantiene la integridad estructural y apoya el rendimiento y el cumplimiento a largo plazo.
